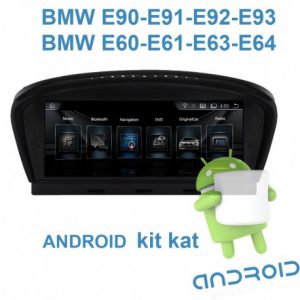

Comment monter un autoradio pour BMW E60 – E64 ?
Chers amis, si vous êtes un amateur de voiture, un navigateur, vous devez savoir comment monter un autoradio BMW E60 -E64. Actuellement, un autoradio polyvalent est nécessaire dans votre voiture. Beaucoup de gens font appel aux professionnels quand ils installent un autoradio, mais il y a quand même ceux qui le font eux-mêmes. Voyons alors comment on fait le montage d’un autoradio GPS BMW E60-E64 étape par étape. Ces informations sont aussi utile pour le montage d’un autoradio BMW E46 avec GPS
Guide d’installation :
Pour accéder au nouveau moniteur embarqué, retirez les bandes décoratives au milieu du tableau de bord. Assurez-vous que vos sièges et la console centrale sont couverts pour éviter dommage.
Utilisez un outil à levier en plastique pour tirer la garniture décorative. Détachez la pince métallique latérale et tirez délicatement la garniture. La garniture est maintenue à l’aide de clips métalliques. Retirez les boutons des feux de détresse et le verrouillage de la porte en appuyant sur les clips métalliques en haut. Détachez le connecteur du câble pour retirer tout le bouton déverrouillage / verrouillage de la porte. Retirez les deux vis du tableau de bord du haut du milieu.
Tirez avec force le panneau vers vous à ces deux endroits. Les panneaux sont maintenus sur des clips métalliques sur le côté et sont très serrés. Quand le panneau central a été retiré. Détachez les trois connecteurs.
Détachez la garniture du cendrier en la soulevant vers le haut. Il se tient à l’aide de pattes en plastique en bas de la garniture.
Maintenant, la partie délicate de l’opération est d’enlever le bouton de bois sombre qui est également bien maintenu par des clips métalliques. Le moyen le plus simple est d’utiliser un long tournevis plat et de l’arracher vers l’extérieur en utilisant un objet comme levier. Il devrait être en plastique pour ne pas endommager le composant
Détachez les connecteurs sur les deux boutons (DTC et capteur de stationnement). Retirez les deux vis et faites glisser l’autoradio. Retirez ce faisceau de câbles en appuyant sur la pièce en plastique et tirez.
Fixez une de ces pièces au faisceau de câbles de l’unité radio et à l’arrière de la radio. Connectez le hautparleur au câble Bluetooth.
L’étape suivante consiste à supprimer le moniteur d’origine. Pour retirer le moniteur d’origine, reformez les deux vis à l’aide d’un tournevis Torx (T10 ou étoile). Faites glisser le moniteur vers l’avant et retirez-le. Retirez les deux connecteurs, car, il ne sera pas utilisé.
Le connecteur métallique sera branché au nouveau poste radio. L’étape suivante consiste à faire passer le nouveau faisceau de câbles sur le nouveau moniteur / écran. Il est plus facile d’utiliser un fil de suspension en plastique pour tirer le câble vers le haut.
Pour éviter d’endommager le nouveau faisceau de câbles (connecteurs rouge, bleu et gris), utilisez une bande pour enrouler les connecteurs. Tirez le câble à l’arrière de la console de la radio vers la zone supérieure derrière l’écran. Il s’agit d’un fil revêtu de plastique. Fixez ce faisceau de câbles à l’arrière de la radio.
- Le nouveau faisceau de câbles connecté à l’unité principale sur cet autoradio BMW E60.
- L’ancien faisceau de câbles doit être reconnecté au nouveau récepteur en plastique pour terminer la boucle de câblage.
Recommandation du fabricant : les deux fils à l’arrière du nouvel écran doivent être mis à la terre correctement.
- Les deux fils à l’arrière de l’écran doivent être mis à la terre.
- Le fil à gauche doit être connecté à une vis à l’avant de la radio.
- Le fil à droite doit être soudé à la fiche du connecteur métallique à l’écran.
Retirez le fil de terre. Rallongez le fil à l’aide d’un fil plus long, enlevez le fil et enveloppez-le autour de la pièce de raccordement métallique.
Remarque:
Le fabricant recommande de souder le fil sur le connecteur métallique. Cependant, l’emballage doit également être utilisé. Vérifiez la mise à la terre avec un multimètre. Le fil de terre est relié à la vis de la radio. Connectez le connecteur métallique au nouveau moniteur / écran. Connectez le câble de l’antenne GPS à l’arrière.
Localisez un espace et remettez l’antenne GPS à l’arrière de l’écran / moniteur (juste au-dessus de la boite à gants). Utilisez un ruban double face pour le monter. Serrez assez fort même s’il est caché sous le tableau de bord. Connectez les connecteurs rouge, bleu et gris de la radio. Connectez le reste des câbles d’accessoires (vidéo, iPod, TV, USB, Aux, etc.). Rebranchez soigneusement les câbles à l’arrière de l’écran et réinstallez le moniteur / écran. Démarrez la voiture et l’unité doit s’initialiser. Si vous souhaitez avoir plus d’information sur autoradio Audi cliquer sur news autoradio.
Réinstallez tous les garnitures. Lisez le manuel pour la configuration du logiciel et du système GPS.
